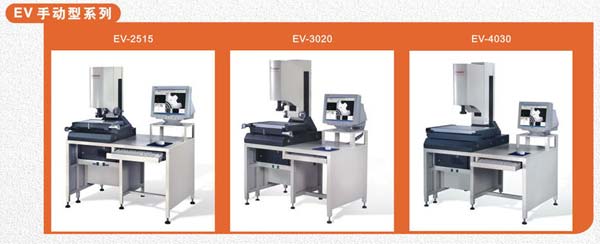

    產品名稱:EV2515 EV3020 EV4030影像儀 影像測量?jī)x
    產品型號:EV2515 EV3020 EV4030
    產品產地:蘇州
    EV2515 EV3020 EV4030影像儀 影像測量?jī)x詳細說明
    EV系列光學影像測量?jī)x,具功能強大,最高價格性能比的特點。
    EV系列光學影像測量?jī)x采用本公司開發的精密多段倍率,超低變形,遠心光學設計的變焦鏡頭,配上本公司專為光學測量而設計的專用DSP1/2"CCD彩色影像系統,將被測工件的表面紋理清晰細致地顯現,輪廓層次分明,精確無誤地放大20-125倍作精密測量
    EV系列光學影像測量?jī)x以高精度的大理石作機身的支架,配上高精度工作臺,X/Y/Z三軸均裝有分辨率為0.001mm的精確的光學尺測量系統,X/Y/Z軸的量測精度高達(3+L/200)um。
    EV系列光學影像測量?jī)x配備由本公司自行開發,功能強大,使用簡單的全功能測量軟件,測量結果可以圖檔DXF格式輸出至各類通用的CAD軟件,如AUTOCAD,MASTERCAM等等,方便用戶使用于抄數應用,相反地,用戶也可將DXF格式的圖檔輸入至本公司的測量軟件內,作直觀測量比較。
    EV系列光學影像測量?jī)x配備本公司自行開發,使用簡單的SPC統計分析軟件,使用戶可以輕松對其加工流程進行科學化分析,從而輕易地找出流程中的誤差趨勢,以及工序中存在的問題。所有測量結果均可輸出至通用的辦公軟件,如EXCEL,WORD等格式,方便用戶保存,編制質量檢查報告,或作進一步的處理。
    EV2515 EV3020 EV4030影像儀 影像測量?jī)x參數
    型號
    EV-2515
    EV-3020
    EV-4030
    量測行程X/Y/Z
    250X150X150mm
    300X200X200mm
    400X300X250mm
    外形尺寸
    長寬高
    100X60X40cm
    120X72X160cm
    120X72X160cm
    機身重量
    170kg
    280kg
    410kg
    重復性
    2um
    機臺承重量
    30kg
    操作方式
    手動
    量測分辨率
    0.001mm
    X/Y/Z
    測量精度
    3+L/200um
    光源系統
    全電腦程控,USB控制四路上光源,直軸可調下光源
    平臺結構
    00級花崗石機臺及立柱
    精密測頭
    選配
    英國Renishaw高精度接觸式精密測頭
    鏡頭
    超低變形,多段分辨率遠心光學設計鏡頭Telecetric Lens
    放大倍率
    光學放大倍率0.7-4.5X,影像放大倍率20X-125X
    標準電腦配置
    C4/2.4G/256M內存/40G硬盤 17"寸CRT顯示器
    影像系統
    Easson高解析度CCD影像頭1/2"SONY CCD Sensor及支專用DSP
