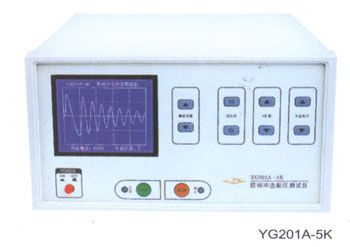

YG201A-5K型匝間沖擊耐壓試驗儀簡述

YG201A-5K型匝間耐壓測試儀采用“沖擊波型比較法”，將具有規定峰值電壓（一般是高于數倍的工作電壓）加于被測線圈繞組上，通過比較兩個震蕩波形的差異，從而判斷線圈匝間絕緣好壞，電暈放電，局部短路等各種故障均能直觀的判斷。

YG201A-5K型匝間沖擊耐壓試驗儀性能特點

●采用專利技術的高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅度提高了產品的穩定性、可靠性。（完全避免了第一代模擬產品“充氣氫閘管”造成的穩定性差，開機預熱時間長，壽命短，易老化等問題。）
●LCD顯示及比較測量波型。避免了CRT（示波管）易老化、亮度低等問題
●可以效判斷電機式變壓器線圈匝間、層間短路，絕緣不良，圈數超差
●電腦控制峰值電壓，100V/STEP
●腳踏開關啟動，安全方便

YG201A-5K型匝間沖擊耐壓試驗儀技術參數

脈沖峰值電壓范圍	0～5000V 100V/STEP
峰值電壓準確度	±5%
脈沖重復頻率	25Hz
脈沖電容量	0.01uF
波形顯示方式	5"LCD
測量方式	雙路比較法
觸發方式	手控/腳控
測試精度	<5%(1KV-5KV)
工作電源	220V±10% 50Hz
功耗	50W
重量	10kg
體積	320×345×170（mm）
