| 產品名稱：齒輪測量儀 |
| 產品型號：CNC450 |
| 產品產地：國產 |
 |

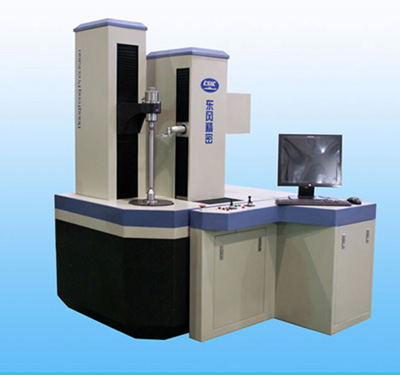

齒輪測量儀
型號: CNC450
齒輪測量儀產品描述：
齒輪測量儀應用范圍：
主要用于漸開線圓柱齒輪、漸開線齒輪滾刀、漸開線插齒刀、漸開線剃齒刀的測量。
齒輪測量儀主要特點：
1．本測量中心由高精度的氣浮主軸、氣浮立柱、空氣過濾系統結合高精度的密珠直線運動結構的導軌組成。
2．主機結構緊湊，采用四坐標測量系統，三個直線坐標軸和一個旋轉坐標軸。兩個直線坐標采用高精度封閉式氣浮軌道移動。另一直線坐標采用高精度密珠結構導軌移動?；剞D(zhuǎn)主軸采用高精度氣浮結構，其機械結構具有精度高，壽命長，免維修等優點。
3．直線運動驅動系統采用直流伺服電機驅動技術，具有慣性高、低速性能好、快速的動態相應能力強等優點。
4．采用進口測量光柵，保證了儀器度量值準確。
5．本系采用windows系統微機控制。
6．系統采用全自動測量循環，將高速度、高精度完美結合，操作簡單，便捷。
4．主要技術參數
齒輪測量儀測量分辨率：
1．各線型軸0.1μm；
2．θ旋轉軸0.1″；
3．掃描測頭0.1μm；
4．環境溫度 20℃±1℃
齒輪測量儀測量范圍：
1．模數：1~15mm
2．螺旋角：0~90℃
3．Z軸行程（垂直方向上下）： 300mm
4．T軸行程（切向）：±150mm
5．R軸行程（徑向）：200mm
6．上下頂尖距離：最小40mm，******600mm
7．工件******外徑：Φ450mm
8．******承重：260kg
